Чому інверторний стабілізатор напруги Quant потрібно ставити перед сонячними інверторами?

Основні моменти інтеграції

Стабілізатор, зберігаючи свою основну функцію стабілізації, розширює свою роль з джерела стабільної напруги для СЕС до повного контролю потоку енергії назад в мережу, оскільки він має повноцінну двоспрямовану робочу силову функцію. Двоспрямована робоча силова функція здатна прокачувати енергію назад в мережу за рахунок перетворення напруги на вході стабілізатора у більшу напругу, ніж вона приходить з мережі.

Принцип віддачі електроенергії в мережу полягає в тому, щоб струм міг пройти у зворотному напрямі, а напруга джерела цього струму має бути більша, ніж та, яка вже існує на лінії. Таким чином, якщо з мережі вже приходить потік електроенергії з напругою, для прикладу 244В, аби потік енергії змінив свій напрям, стабілізатор має створити свою напругу, взявши струм і перетворивши його на напругу, наприклад 246В.

Аби це реалізувати, необхідні потужні ЕМЕ (електро-магнітні елементи), такі як котушки індуктивності. Також необхідно враховувати, що напруга, яка піднімається на лінії буде підніматися на всіх споживачах цієї лінії (сусідах).

Проблематика роботи СЕС

Коли одна СЕС в період пікової сонячної активності починає генерацію енергії, вона подає струм в мережу, внаслідок чого росте напруга в цій мережі до робочої межі іншої СЕС (наприклад Вашої). Таким чином, не дивлячись на те, що ми живимось від мережі, яка є джерелом електроенергії, це джерело буде нестабільним саме через завищену напругу. Сонячний інвертор здебільшого не здатний повноцінно побороти міську мережу з високою напругою або слабку лінію з високим опором, або запрограмовані так, що мають обмеження, щоб створити напругу більшу, ніж в міській мережі.

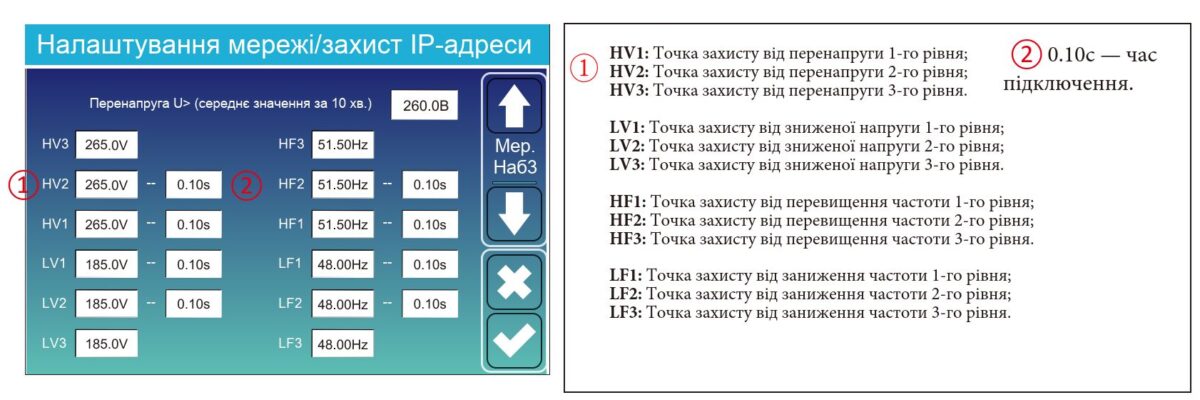

Приклад запрограмованих обмежень по напрузі інвертора зображено на рисунку:

Рішення проблеми

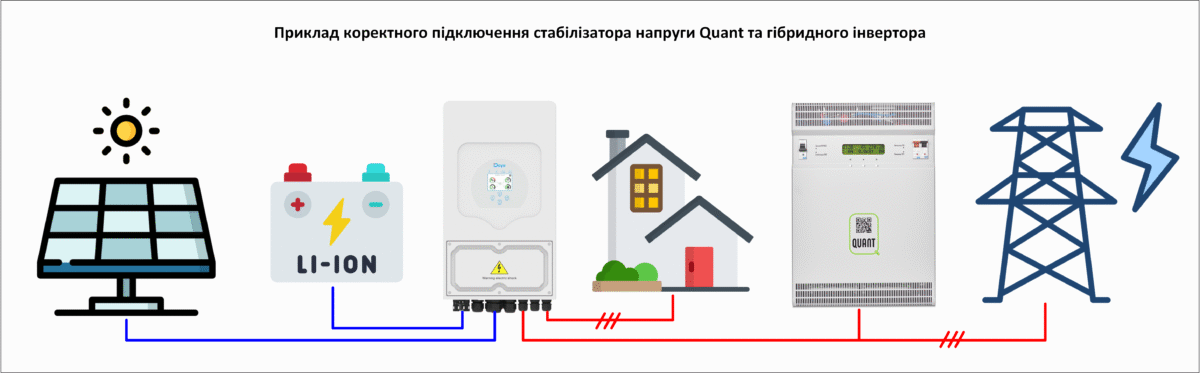

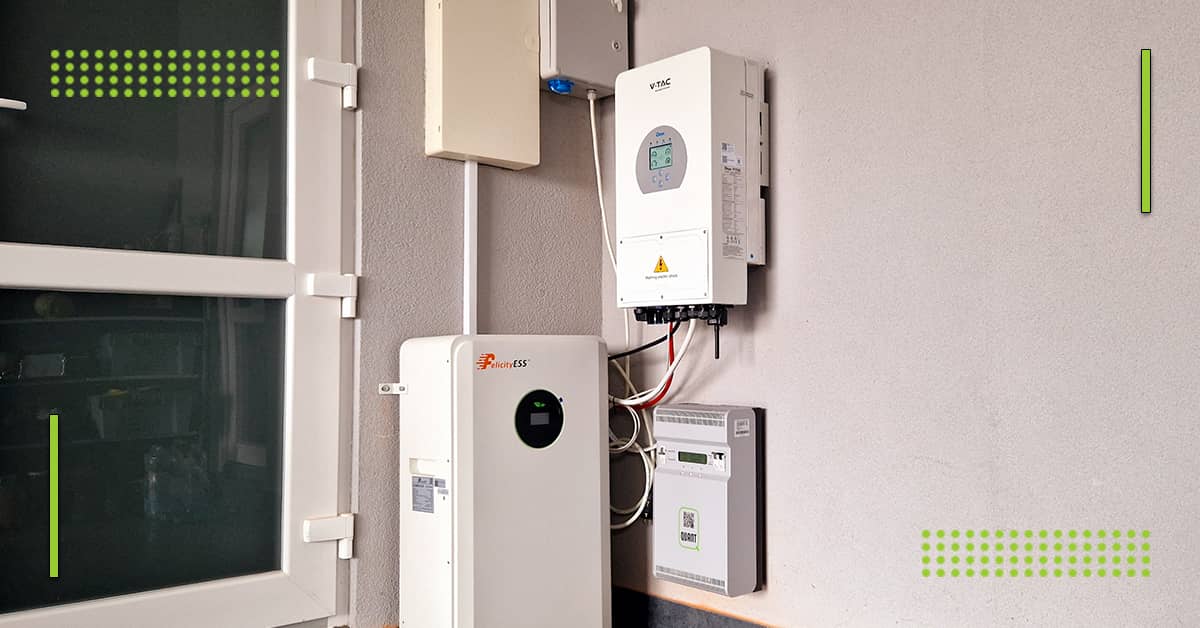

Стабілізатор напруги Quant встановлюють між міською мережею та сонячним інвертором. Це надає ряд важливих переваг для роботи всієї системи, а саме:

1. Захищає прилади в системі від високої напруги з мережі, що важливо для гібридних сонячних інверторів, які підкачують енергію з мережі.
2. Контролює напругу не тільки до себе, але й після себе – як тільки він фіксує, що в мережу потрапив надлишковий згенерований сонячними панелями струм, який підвищує напругу на виході стабілізатора – стабілізатор переходить в режим “Реверс” – відкачуючи згенерований сонячними панелями струм і проштовхуючи його від свого виходу на свій вхід. За рахунок потужних ЕМЕ та силових ключів, які розраховані на весь робочий струм та діапазон напруг стабілізатора, він здатний створити набагато вищу напругу в порівнянні з міською мережею. Це значно прискорює віддачу надлишкової сонячної генерації і полегшує  роботу самої СЕС, даючи їй можливість працювати в максимально ефективному режимі.

Висновок: стабілізатор напруги Quant забезпечує безперебійну роботу СЕС в період пікової активності і не дозволить їй відключитись через перенапругу. СЕС має можливість на повній потужності брати енергію з сонячних панелей і відкачувати надлишкову згенеровану енергію у міську мережу по “Зеленому тарифу”.

Зверніть особливу увагу на наступні моменти

Лічильник має обов’язково працювати по “Зеленому тарифу”, враховуючи куди саме протікає струм – з мережі чи навпаки.

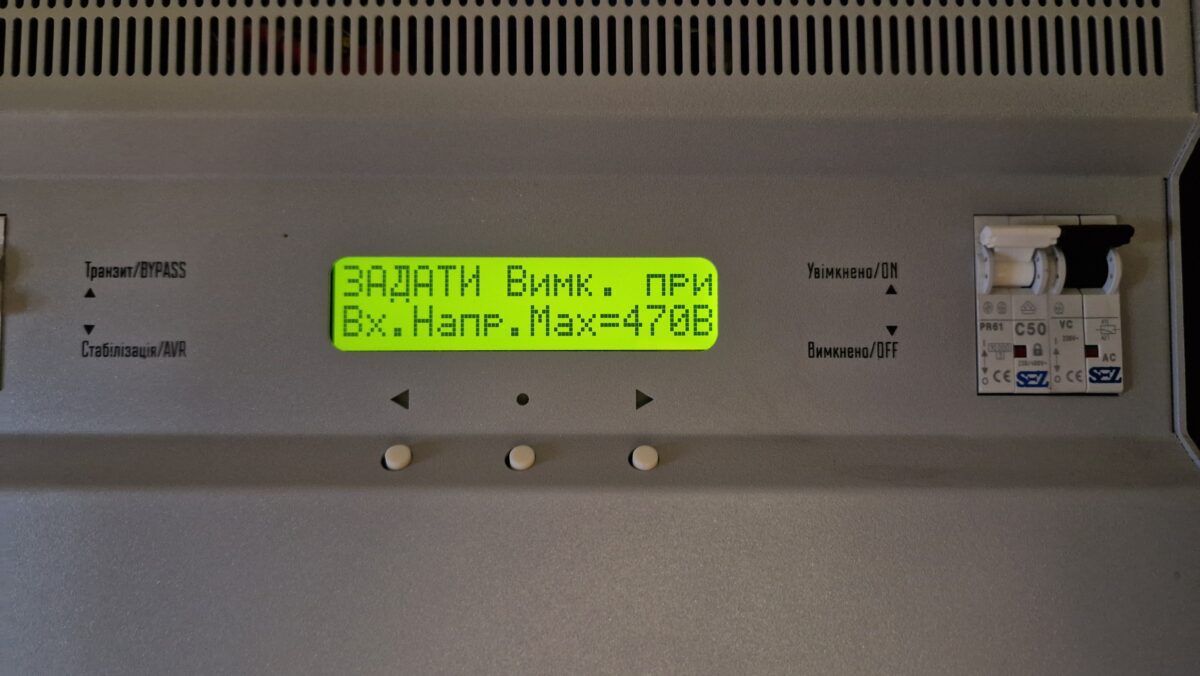

При роботі стабілізатора Quant по “Зеленому тарифу” потрібно у налаштуваннях стабілізатора в Інженерному меню обмежити напругу на вході до 270В-290В (дивіться розділ 9.2 в Інструкції користувача). Приклад встановлення порогу вимкнення стабілізатора Quant (по замовчуванню, стабілізатор Quant запрограмований на 470В) зображено на рисунку:

Встановлення стабілізатора напруги Quant після гібридного сонячного інвертора не дозволяє коректно захищати сам інвертор, а також унеможливлює реверс напруги стабілізатором.
