Як правильно слідкувати за параметрами інверторного стабілізатора Quant, щоб не допустити несправності

Стабілізатор напруги, як і будь-який електричний прилад, не вічний і має свій термін служби. Найбільшим терміном служби характеризуються інверторні стабілізатори напруги – близько 10 років. Для прикладу, власники інверторних стабілізаторів Quant, за дотримання правил використання та регулярного контролю параметрів приладу, можуть користуватися гарантійним обслуговуванням стабілізатора напруги до 12 років. Довговічність більш простих релейних та електромеханічних моделей зазвичай варіюється від 5 до 8 років, хоча зустрічаються і виключення з більшим чи меншим ресурсом. Значення довговічності вказується у відповідній документації до виробу і свідчить про період часу, протягом якого пристрій буде працювати з забезпеченням усіх заявлених виробником характеристик.

Закінчення терміну служби не призводить до автоматичного виходу стабілізатора з ладу та не накладає офіційної заборони на його застосування. Однак після завершення цього проміжку безпечне та коректне функціонування не гарантоване – користувач продовжує експлуатацію пристрою виключно на свій страх та ризик!

Помилки, які допускаються власниками під час використання стабілізатора, знижують його робочий ресурс. Досягти максимального терміну служби вийде лише у разі беззаперечного дотримання всіх встановлених експлуатаційних правил і вимог, а також при ретельному вивченні індикації параметрів інверторного стабілізатора напруги.

Що забезпечує інверторний стабілізатор напруги

Щоб визначити параметри, які важливо контролювати для інверторного стабілізатора напруги, слід спочатку розібратись сферу можлтвостей інверторного стабілізатора, розберемо популярний стабілізатор напруги подвійного перетворення від українського виробника Квант. Слід зазначити, що це базові однофазні моделі Quant 5,5, Quant 7, Quant 9, Quant 11, Quant 14, Quant 18.

Стабілізатор напруги забезпечує стабілізацію вихідної напруги на рівні 220В ± 0.5% при зміні вхідної напруги від 90В до 350В, частотою 50 ± 5Гц. Це досягається завдяки наступним функціям та характеристикам:

• Стабілізація вихідної напруги: Стабілізатор підтримує вихідну напругу на рівні 220В ± 0.5% навіть при значних коливаннях вхідної напруги від 90В до 350В.
• Захисне відключення: У разі підвищення вхідної напруги понад 350В, спрацьовує захист з відключенням вхідного автоматичного вимикача, що захищає електроспоживачів від перенапруги.
• Захист від короткого замикання і тривалих перевантажень: При виникненні короткого замикання або тривалих перевантажень на виході стабілізатор автоматично відключає навантаження для запобігання пошкодженням.
• Режим «Транзит» («Bypass»): У випадку аварійної ситуації стабілізатор може перейти в режим «Транзит», при якому споживачі отримують живлення безпосередньо від мережі, минаючи стабілізатор.
• Захист в режимі «Транзит»: Якщо в режимі «Транзит» напруга перевищує 260 ± 5В, спрацьовує захист, що відключає електроспоживачі.
• Тепловий захист: Стабілізатор має захист від перегріву, який спрацьовує при досягненні температури в діапазоні 75–85°С.
• Робота у всьому діапазоні навантажень: Стабілізатор ефективно працює при будь-якому навантаженні від холостого ходу до номінального.
• Відключення при зникненні мережі живлення: У разі короткочасного зникнення мережі живлення стабілізатор від’єднує електроспоживачі, що запобігає пошкодженню імпульсних джерел живлення.
• Виправлення форми напруги: Стабілізатор не вносить спотворень у форму вихідної напруги, а також зменшує вміст вищих гармонік, покращуючи форму напруги для зменшення нагрівання і гудіння електродвигунів і трансформаторів.
• Стабільність вихідної напруги: При наявності як плавних, так і різких стрибків напруги в мережі, якщо вони не виходять за межі допустимого діапазону стабілізації, вихідна напруга залишається незмінною без провалів і викидів.
• Низьке власне споживання: Стабілізатор споживає не більше певної кількості ват при холостому ходу залежно від моделі.
• Компенсатор реактивних струмів: Зменшує реактивне споживання електроенергії, що скорочує оплату за перевищення реактивного споживання.
• Робота з генераторами: Генератор підключається тільки після стабілізатора. Для підключення генератора як резервного джерела живлення потрібен спеціальний блок інтеграції.

Основні параметри інверторного стабілізатора, які слід відслідковувати

Індикація параметрів стабілізатора – дуже важлива інформація про функціональність та життєдіяльність приладу. Стабілізатор Quant оснащений екраном меню першого рівня і екраном меню другого рівня, які доступні відразу після ввімкнення стабілізатора напруги.

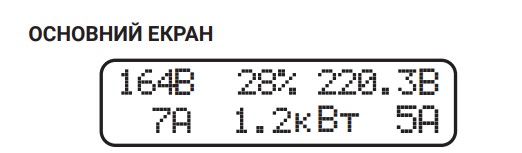

Основний екран першого рівня

Основний екран першого рявня висвічується за замовчуванням і містить таку інформацію:

У першому рядку зліва направо:

вхідна напруга, в Вольтах; % завантаження від максимально можливої потужності за поточної напруги і вихідної потужності; вихідна напруга, в Вольтах і десятих частках Вольта.

У другому рядку зліва направо:

вхідний струм, в Амперах; вихідна потужність, в кілоВатах; вихідний струм, в Амперах.

Екран меню другого рівня

Екран меню другого рівня призначені для досвідченого користувача. Крім моніторингу параметрів деякі з екранів дають можливість змінити роботу приладу, але потрібно бути уважним, для прикладу, можна змінити вихідну напругу: точне налаштування в межах ±3% та перемикання з 220В на 230В і назад.

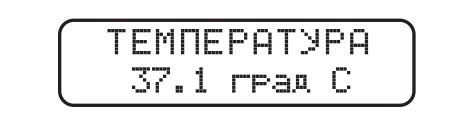

Екран температури

Температура основних елементів приладу, в градусах Цельсія (°С). Максимальна температура може становити не більше ніж 80 градусів, в іншому разі пристрій відключиться. Для того щоб не було позаштатних ситуацій і виключити поломки, які повязані з перегрівом стабілізатора напруги, потрібно регулярно тестувати кулери (встановлювати швидкість обертання для перевірки якості роботи кулерів, відсутності зайвого шуму від них). Для цього існує наступний екран.

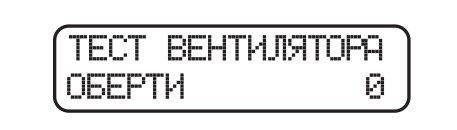

Екран тестування системи охолодження

Тут можна протестувати роботу вентиляторів системи охолодження. Для цього натисніть середню кнопку приладу. Натисканням на праву кнопку, ви збільшите кількість обертів на хвилину вентилятора. З поступовим збільшенням можна буде почути легкий шум всередині корпусу. Для виходу з меню натисніть знову середню кнопку. Ви можете безпечно рухатися далі по меню – прилад поверне систему охолодження у штатний режим самостійно. Значення не зберігається.

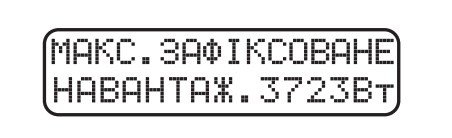

Екран максимальне зафіксоване навантаження

При вимкненні стабілізатора – скидається, але під час роботи слід регулярно слідкувати за цим параметром, щоб знати яке максимальне навантаження лінії, що виділена на квартиру або будинок.

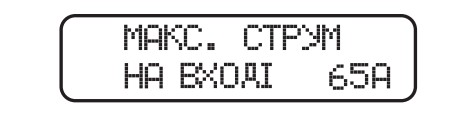

Екран –  максимальний струм приладу на вході

Тут показаний максимально допустимий струм на вході стабілізатора. У разі перевищення цього порогу споживання струму пристрій вимкнеться, але з різними проміжками часу. При перевантаженні понад 125% від даного струму – через 12 с, понад 150% – через 1,5 с.

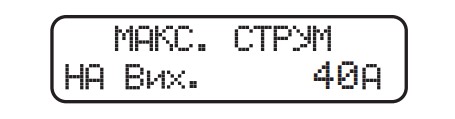

Екран –  максимальний струм приладу на виході

Тут показаний максимальний струм на виході стабілізатора при напрузі понад 220В. Варто враховувати, що значення струму на вході і значення струму на виході може не збігатися за зниженої напруги. У такому разі кількість струму на виході буде нижчою, ніж на вході. За підвищеної напруги (понад 220В) значення будуть збігатися. Це пов’язано з тим, що стабілізатору для забезпечення стабільних 220В на виході за зниженої напруги потрібно більше струму, ніж при підвищеній напрузі.

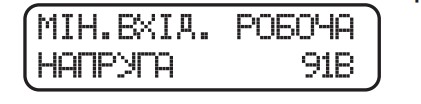

Екран – мінімальна напруга на вході

Тут відображається мінімальна напруга на вході, при якій стабілізатор буде працювати і видавати напругу на виході. Зауважимо, що в разі настільки зниженої напруги падає вихідна потужність стабілізатора в процентному співвідношенні. Наприклад, якщо на вході стабілізатора 110В, а це становить лише 50% від 220В, то і потужність стабілізатора буде тільки 50% від номінальної. У разі перевищення цього порогу стабілізатор обмежить струм на вході і незабаром вимкнеться.

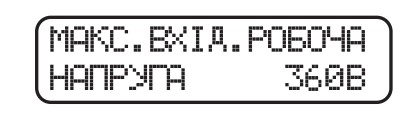

Екран – максимальна напруга на вході

Максимально допустима напруга на вході стабілізатора. У разі перевищення цього порогу стабілізатор вимкнеться. Якщо вхідна напруга становить більше

максимальної можливої напруги, тоді варто дочекатися перезавантаження стабілізатора, при повторних перевантаженнях – звернутися до компанії з обслуговування електромережі.

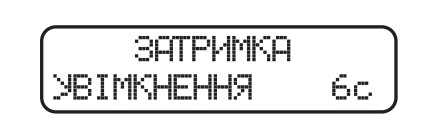

Екран – затримка увімкнення

Показує, через скільки секунд після запуску (включення вхідного автомата) стабілізатор подасть напругу на вихід.

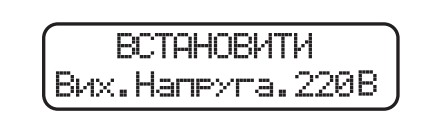

Екран вибору вихідної напруги 220в/230в

Дозволяє вибрати точку, відносно якої буде відбуватись стабілізація вихідної напруги 220В або 230В. Для вибору вихідної напруги (перемикання з 220В на 230В або навпаки) необхідно натиснути середню кнопку під екраном. Коли значення буде блимати, можна міняти його правою і лівою кнопками під екраном. Після вибору необхідного значення потрібно знову натиснути середню кнопку – значення перестає блимати. Далі, якщо потрібно зберегти вибір, виходимо з цього екрана правою кнопкою, якщо не потрібно зберігати – виходимо лівою кнопкою.

Екран встановлення порогу вимкнення стабілізатора

Це меню дає змогу налаштувати поріг відключення стабілізатора по входу. Для налаштування треба натиснути середню кнопку, після чого натисканням кнопок вліво (для зменшення) і вправо (для збільшення) налаштувати бажаний поріг. Для збереження знову натиснути середню кнопку. Зверніть увагу, що зміна цього параметра може призвести до того, що стабілізатор почне відключатися відразу після ввімкнення, якщо напруга в мережі стабільно підвищена. Зміна цього параметра без консультації фахівця не рекомендується! Пам’ятайте – стабілізатор напруги Quant забезпечує стабілізоване живлення 220В у діапазоні від 90В до 350В, це його звичайний режим роботи 24/7.

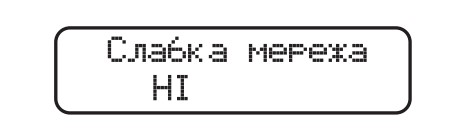

Екран режиму слабкої мережі

Налаштування режиму слабкої мережі. Режим призначений для роботи в умовах слабкої мережі. Рішення про включення даної настройки можна приймати тільки після попередньої консультації з виробником. Самостійне включення цього налаштування без консультації може призвести до негативних наслідків в роботі стабілізатора. Варто дочекатися відновлення напруги в мережі, можливе занадто високе для мережі споживання потужності.

Байпас нас спас, або підводні камні цього режиму

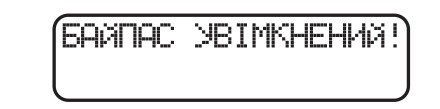

Робота стабілізатора в режимі «Байпас» візуалізується за допомогою індикації “Байпас увімкнений”. Напруга на вході і на виході стабілізатора має однакове значення. Для ввімкнення цього режиму вимикач транзит (зліва від індикатора) повинен бути в верхньому положенні. З такими діями треба бути обережним: вмикати або вимикати режим “Байпас” (Транзит) можна тільки при вимкненому стабілізаторі. Якщо спробувати зробити це під час роботи стабілізатора (в режимі “Стабілізація” або в режимі “Байпас” ( “Транзит”)) – вхідний автомат відключиться, щоб уникнути випадкового ввімкнення / вимкнення режиму “Байпас”. Вмикаючи режим “Байпас”, ви залишаєте техніку без стабілізації і захисту стабілізатора QUANT, оскільки вона під’єднана безпосередньо до мережі, що може бути небезпечно для техніки в разі стрибків напруги.

Поважайте роботу стабілізатора напруги

Стабілізатор захистить навантаження навіть у разі регулярних коротких замикань фази на нуль або поганого контакту в нульовому проводі (якщо при цьому напруга вища ніж 350В -відключить), але це аварійні ситуації, працювати в таких умовах все одно не можна, якщо ви не хочите довести інверторний стабілізатор до поломки. Потрібно негайно припинити роботу і забезпечити ремонт мережі, незважаючи на те, що стабілізатор нормально функціонує і забезпечує навантаження безпечною номінальною напругою.

Якщо в мережі напруга понад 290В тривалий час – це, найімовірніше, небезпечна аварійна ситуація, яку треба негайно усувати (можливо, на лінії вже сталося за24 Стабілізатор напруги QUANT горяння або небезпечне розтікання струму чи нульовий провід під напругою). Стабілізатор може нормально працювати і забезпечувати навантаження, але мережа не зможе бути довго в аварійному стані і подання напруги може рано чи пізно припинитися.

Якщо вхідний автомат стабілізатора вибиває?

ймовірно, у стабілізатора є на це причини. Намагайтеся з’ясувати причину цього відключення (замикання в навантаженні, обрив нуля, замикання фази на нуль в мережі живлення, інші причини). Не поспішайте вмикати режим «Транзит» – ви можете подати аварійну напругу прямо з вашої мережі в навантаження. У режимі «Транзит» стабілізатор не може забезпечити повного захисту вашого навантаження, а лише на рівні обмеження 530В (~ 380В ), що може бути небезпечно для багатьох електронних приладів. Якщо і в режимі «Транзит» вибиває вхідний автомат, можливо, аварія серйозна і треба негайно припинити роботу та досліджувати причини відключення. Рекомендація: дочекатися спадання напруги і повторно включити вимикач через мінімум 10 секунд.

Стабілізатор напруги боїться вологи

Яким би не був якісний та герметичний корпус стабілізатора напруги, все ж він боїться води. У разі потрапляння всередину стабілізатора води або сторонніх предметів через вентиляційні отвори – негайно відключити апарат!

Доглядайте за інверторним стабілізатором напруги з любов’ю, але майте міру

Використання абразивних матеріалів, синтетичних миючих засобів, хімічних розчинників може привести до пошкодження поверхні корпусу, органів управління і індикації стабілізатора. Попадання рідин, спреїв, порошків і інших сторонніх предметів всередину стабілізатора може привести до виходу його з ладу.

Що варто ще перевіряти в процесі експлуатації стабілізатора?

• надійність приєднання проводів заземлення, силової мережі живлення та навантаження споживача;
• відсутність серйозних механічних пошкоджень
• корпусу, що призводять до їх стикання з струмоведучими частинами;
• поява запаху, характерного для ізоляції, що горить;
• поява підвищеного шуму або вібрації;
• безперешкодний доступ холодного повітря через
• вентиляційні отвори.

Стабілізатори Quant дуже надійні, тому несправність самого стабілізатора зрідка буває причиною його відключень. Якщо для вас складно розібратись з налаштуваннями стабілізатора Quant не потрібно падати у відчай, наші фахівці при монтажі та запуску приладу проведуть якісний інструктаж та вкажуть моменти експлуатації на які слід звернути увагу. В цілому стабілізатор не вимагає спеціальних заходів обслуговування, за винятком періодичного зовнішнього очищення вентиляційних отворів від пилу і бруду, який може осідати з часом. Для очистки поверхні стабілізатора і вентиляційної решітки використовуйте суху фланелеву тканину, а стабілізатор повністю відключіть від електромережі (вимкніть автомат на пристрої та вхідний автомат). Ось і все, бажаємо вдалого та довготривалого використання інверторним стабілізатором напруги, та мінімальних зустрічей з майстром по ремонту протягом 10 років!
