Інверторний стабілізатор напруги Quant-14, огляд об’єкту м. Київ, р-н Бортничі

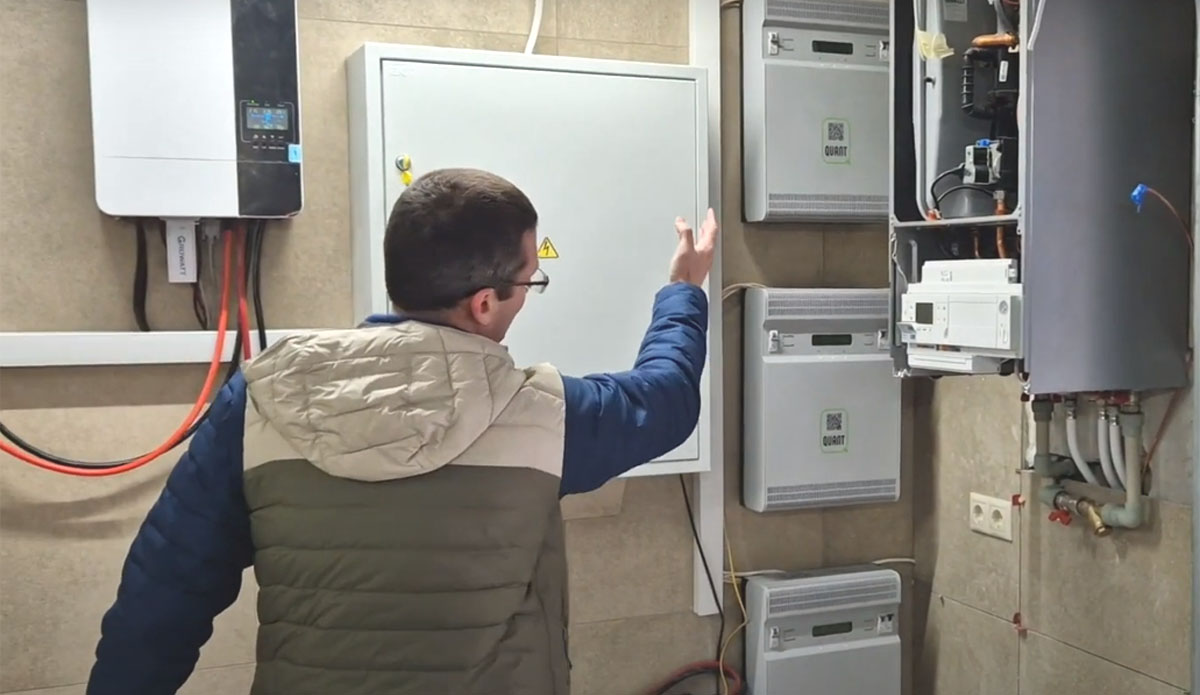

Огляд об’єкту м. Київ, район Бортничі, саме там у гаражному приміщені втановлено три інверторні стабілізатори напруги Quant-14, які розміщені вертикально в ряд біля вхідних воріт. На момент зйомки, вхідна напркга мережі зафіксована на позначці 233 В, споживання потужності біля 1 кВт (7% від максимальної потужності Quant-14), на виході напруга 220 В. Це чудовий показник стабілізації, саме тому, принцип подвійного перетворення напруги дає можливість повернути її в мережу, для роботи з сонячними електростанціями. Стабілізатор працює з вхідним діапазоном напруги від 90 до 350 В, точність табілізації 0,5%, хороша перевантажувальна здатність дозволяє використовувати насоси будь якої складності.

У щитовій шафі схема підключення стабілізатора наступна: після вхідного алюмінієвого кабелю 32 кв, стабілізатор отримує живлення по мідному кабелю 10 кв, із стабілізатора по вище зазначеному кабелю, напруга потрапляє на автомати́чний ввід резе́рву, для автоматичного перемикання споживача на резервне джерело електропостачання у разі відключення основного. Кінцевою ланкою цієї схеми є автоматичні вимикачі споживачів, автомати напруши з’єднані через шину.

На об’єкті є система резервного живлення, яка складається з двох 5 кВт інверторів підключених паралельно, що живлять акумуляторну батарею потужністю 20кВт.

Стабілізатори були підібрані згідно виділеної потужності споживання на об’єкті, а для власника важливий був широкий діапазон стабілізації та 100% захист електричного обладнання у приміщеннях будинку.
