Принцип роботи стабілізаторів напруги

Бажаєте захистити дороге обладнання від перепадів напруги? Підбираєте пристрій, який зможе нормалізувати характеристики струму? Тоді вам варто вивчити принцип роботи стабілізаторів напруги. Розповідаємо, як влаштовані прилади різного типу та в чому їх ключові переваги.

Особливості конструкції

Більшість моделей використовують однакову технологію стабілізації напруги. В основу обладнання покладено автотрансформатор. Навколо його статичного сердечника розташовані дві обмотки. Первинна підключається до електромережі. Вторинна формує вихідну напругу, яка надається споживачам.

Співвідношення характеристик струму на вході та виході залежить від того, в яких точках обмоток трансформатора встановлені контакти. Місця підключення змінюються автоматикою в разі зміни напруги в розетці. Різниця між більшістю побутових вольтододаткових стабілізаторів напруги полягає саме у системі управління.

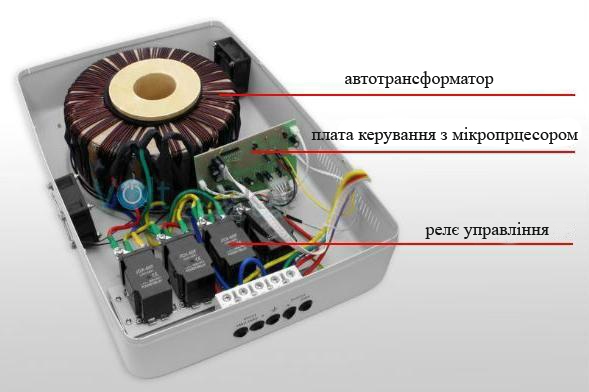

Релейні моделі (електромагнітні чи механічні)

Найпростіший варіант, який набув широкого поширення. Релейний стабілізатор напруги оснащується електромагнітними приводами (бігунками). При сильних коливаннях вони комутують обмотки трансформатора механічним способом — переводять контакти до інших точок підключення. В таких моделях виділяються вторинні витки котушок для підвищення або зниження напруги.

Принцип дії стабілізатора напруги релейного типу дуже простий — коли характеристики струму відхиляються на задану величину, плата управління дає команду. Її приймає реле, яке надає руху бігунку. Процес відбувається досить швидко — 5–15 мілісекунд вистачає, щоб захистити чутливу техніку та забезпечити її безперебійну роботу.

До переваг релейних моделей відносяться широкий діапазон вхідних напруг і висока здатність навантаження. Однак потрібно пам’ятати і про недоліки — гучні клацання виконавчих механізмів, високу похибку перемикань і відносно малий термін служби.

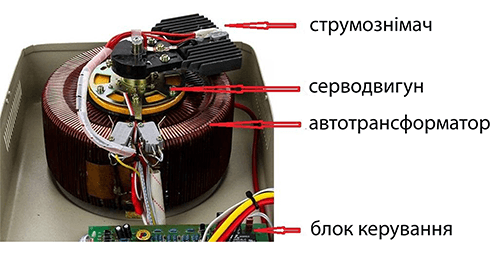

Сервопривідні стабілізатори (електромеханічні)

Збалансований варіант, в якому поєднуються доступна ціна та точність керування струмом. Електромеханічні стабілізатори — одні з небагатьох моделей, що підтримують плавне регулювання. Для зміни коефіцієнта трансформації в них використовується графітовий ролик, який ковзає по обмотках.

Електромотор дозволяє вибирати точку підключення з похибкою в частки міліметра. Завдяки цьому досягається висока точність стабілізації — відхилення на виході не перевищує 0,5–1%, чого достатньо для будь-яких побутових приладів. Ще один плюс — низький рівень шуму. Шелест ролика майже не чутний навіть у повній тиші, чого не скажеш про клацання реле.

До переваг також належать низька чутливість до перевантажень та тривалий термін служби — до 20–30 років при правильній експлуатації. Недоліки — вузький діапазон стабілізації, висока вартість, великі габарити та солідна вага.

Електронні стабілізатори (мікропроцесорні)

Преміальні моделі, які підходять для захисту дорогої техніки, чутливої до змін вхідної напруги. Електронний принцип роботи схожий на релейний. Він також передбачає дискретне регулювання, тобто ступінчасте перемикання між різними точками обмоток. Однак замість електромагнітних приводів у них використовується цифровий процесор на платі управління.

Принцип роботи стабілізатора полягає в застосуванні напівпровідникових ключів. Кожен реагує на струм з певним діапазоном напруги. Коли характеристики змінюються, один ланцюг розмикається, а інший замикається.

Існує два види стабілізаторів напруги з електронним ступінчастим регулюванням:

1. Симісторні моделі популярніші за рахунок доступної ціни. У них висока точність та відмінна перевантажувальна здатність. Головний мінус — чутливість до різких сплесків вольтажу, які не встигають відловлювати електронні ключі. Серед недоліків також слід назвати великі габарити та падіння потужності на холоді.
2. Вирішенням таких проблем стає заміна симісторів тиристорами. Вони мають компактні розміри, працюють в широкому діапазоні температур та забезпечують високу точність регулювання. Ще одна перевага — формування сигналу у вигляді ідеальної синусоїди, необхідної для електромоторів та чутливої електроніки. Єдиний мінус — висока ціна.

Інверторні стабілізатори

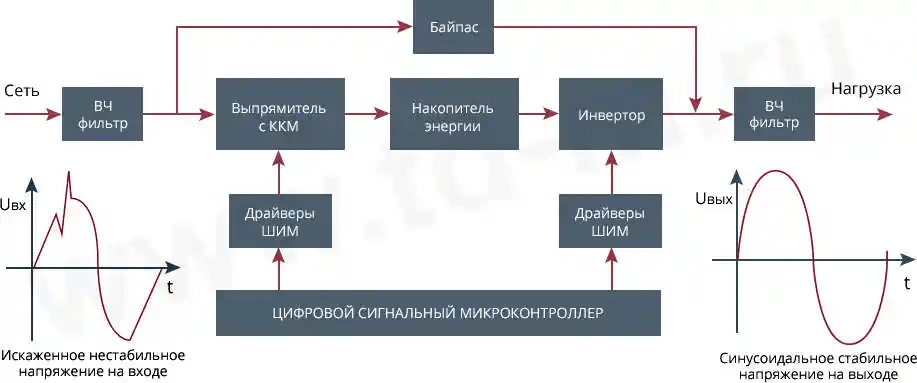

Конструкція таких пристроїв принципово відрізняється від електронних моделей симисторного або тиристорного типу. До складу інверторних стабілізаторів включені такі елементи:

1. На вході встановлений фільтр для захисту від імпульсних та електромагнітних перешкод.
2. До нього підключений випрямляч напруги, що генерує постійний струм.
3. Наступний елемент — блок конденсаторів високої ємності.
4. Постійний струм з нормалізованою напругою подається на інвертор, який перетворює його на змінний.
5. На виході встановлено додаткові фільтри та інші механізми захисту підключеного обладнання.

Принцип роботи стабілізатора напруги інверторного типу — подвійне перетворення струму. Воно дозволяє отримати безліч переваг:

• широкий діапазон вхідної напруги — від 90 до 350 В;
• швидку реакцію на коливання — в межах 5–10 мс;
• низьку чутливість до температури навколишнього повітря;
• тривалий час роботи при максимальних навантаженнях;
• високу точність перемикань — до 0,5%;
• низький рівень шуму;
• компактні розміри.

Недоліками інверторних стабілізаторів раніше вважалися складна конструкція та висока ціна. Проте нове покоління пристроїв позбавлене такого мінусу. Наприклад, техніка українського бренду Квант створена інженерами з нуля, що дозволило знизити її вартість та спростити багато елементів. Завдяки цьому вона коштує не набагато дорожче за сервопривідні стабілізатори, але перевершує їх за всіма параметрами.

Імпульсні стабілізатори

Зустрічаються досить рідко через складність та високу ціну. В такому стабілізаторі напруга подається обмеженими порціями на компаратор — пристрій порівняння. Якщо вона не відповідає заданим параметрам, у роботу вступає перетворювач. Він управляється задаючим генератором з самозбудженням високочастотних коливань. На виході струм проходить через фільтр вирівнювання, що використовує конденсатори для згладжування сплесків.

Імпульсний принцип дії полягає в змінній роботі керуючого пристрою — воно постійно замикає та розмикає ланцюг. За рахунок цього вдається досягти високої швидкості перемикання. Такі прилади працюють навіть швидше, ніж силові реле та електронні напівпровідникові ключі. Крім того, вони втрачають менше електроенергії в процесі перетворення. Імпульсні стабілізатори також відрізняються малими розмірами та низьким рівнем нагріву. Однак вони не набули широкого поширення через короткий термін служби.

Ферорезонансні стабілізатори

Такий тип електротехніки був популярним до початку 1990-х — до появи нового покоління мікропроцесорних систем управління. У ферорезонансних стабілізаторах використовуються два магнітні електричні ланцюги зі слабким зв’язком. Їхні характеристики взаємозалежні — при зміні напруги на вході вихідні параметри коригуються практично без затримки. Допускаються невеликі відхилення форми сигналу, проте підсумковий вольтаж залишається незмінним.

Ферорезонансні стабілізатори самі по собі є відмінними фільтрами електромагнітних та імпульсних перешкод. Крім того, вони підтримують плавне регулювання напруги, що особливо важливо для комп’ютерів та іншої електроніки. Їхній головний мінус — чутливість до змін частоти на вході. Серед недоліків також варто назвати громіздкість, велику вагу і сильний гул при роботі, який можна порівняти з віддаленими звуками роботи трансформаторної підстанції.

Який стабілізатор вибрати?

Для більшості побутових та промислових споживачів підходять інверторні моделі. Вони дуже надійні, економічні та зручні у використанні. В них передбачено захист від короткого замикання, перегріву та перевантаження. Такі моделі працюють в широкому діапазоні напруги, швидко реагують на перепади та витримують високі пускові струми. До їх переваг також відноситься здатність фільтрувати перешкоди на лінії. Вам доступний широкий асортимент — ви можете вибрати як однофазні, так і трифазні стабілізатори напруги різного рівня потужності.
