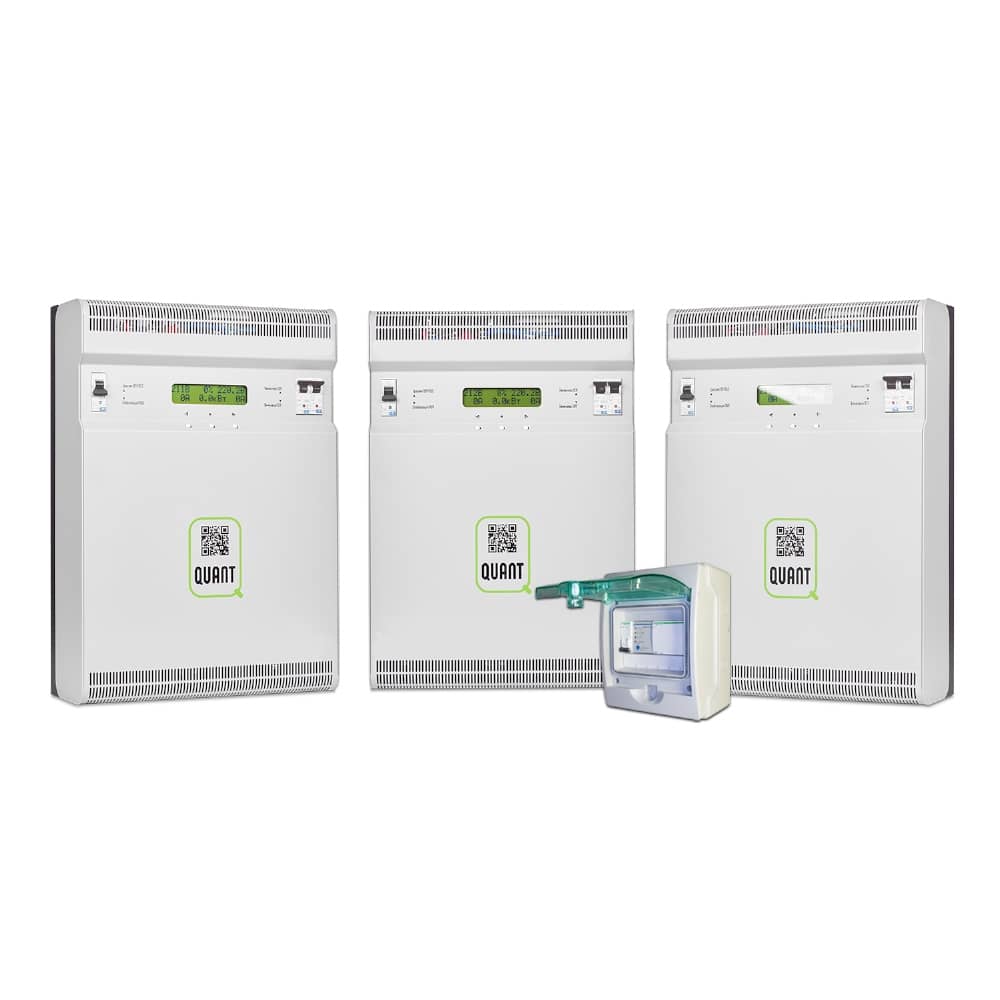

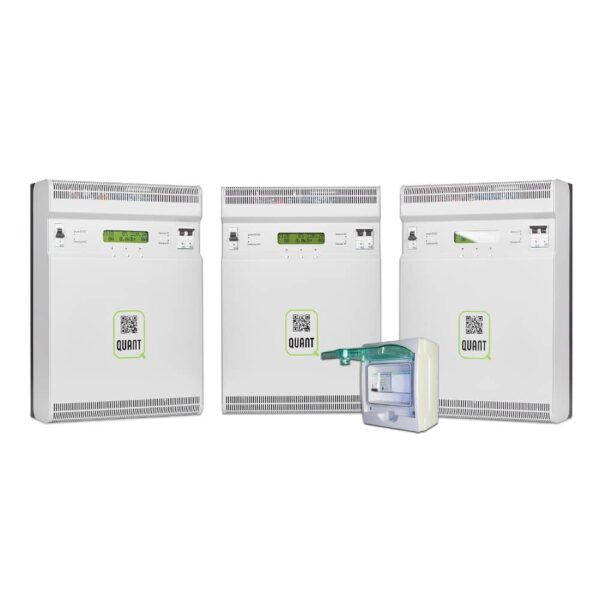

Quant-27 – трифазний стабілізатор з можливістю однофазної роботи та наявним блоком контролю фаз. Quant-27 – це три однофазних інверторних стабілізатори напруги Quant-9, які працюють в парі з блоком контролю фаз. Головна відмінність Quant-27 від звичайного трифазного стабілізатора без синхронізатора фаз в тому, що він захищає трифазне обладнання при несправній трифазній мережі..
Quant-27 – це стабілізатор напруги з захистом на випередження без накопичення енергії. Стабілізатор вловлює всі скачки і викиди напруги. Все, що відбувається на вході, жодним чином не впливає на вихід. На виході буде завжди номінальне значення напруги – 220 В або 230 В на вибір користувача, адже під час процесу подвійного перетворення знищуються всі шкідливі імпульси і скачки напруги, тому навантаження знаходиться під надійним захистом стабілізатора.
Деякі види трифазних навантажень вимагають, щоб всі три фази:
- були активними одночасно (відсутність однієї з фаз може спричинити аварію);
- не мали великого відхилення фаз за величиною (напруга з допустимим розкидом);
- мали правильне чергування фаз (при підключенні завжди можна поміняти місцями дві фази, щоб чергування було правильним і мотори обладнання оберталися в потрібному напрямі, але буває так, що при ремонті обладнання після аварії, наприклад верстата, електрики можуть поміняти місцями фази так, що користувач про це не знає, і це призведе до виходу з ладу обладнання;
- були зміщені на правильний кут – 120 ° (неправильне положення може бути, наприклад, якщо на вході сусідніх фаз випадково підключили одну і ту ж фазу).
Наш блок контролю фаз побудований на базі багатофункціонального пристрою захисту реле контролю фаз від «Новатек-Електро» – РНПП 311М і магнітних пускачів Schneider Electric.
Можна придбати всі складові окремо і змонтувати все самостійно в загальному електрощиті на об’єкті, а можна придбати у нас готову міні-електрошафу, в якій все вже зібрано, і виведені дроти для підключення на виходи стабілізаторів (і на їхні нульові клеми теж, на всі три). А також, за бажанням замовника і на його особистий розсуд, можна здешевити блок контролю фаз, орієнтовно до 30%, замінивши автоматику Schneider Electric на автоматику E.Next.
При застосуванні нашого блоку контролю фаз в окремому корпусі Ви отримуєте багато переваг перед так званим «трифазним» стабілізатором в одному корпусі з вбудованим реле контролю фаз. Підвищується надійність забезпечення правильним трифазним живленням відповідних трифазних навантажень. Справа в тому, що, відсутність або зміна чергування фаз може бути зумовлена пошкодженням (і / або неякісним ремонтом) кабелю після стабілізаторів. Якщо це був так званий «трифазний» стабілізатор в одному корпусі – то для підвищення безпеки потрібно прямо біля трифазних навантажень ставити реле контролю фаз з пускачем, для додаткового захисту від зникнення (перебитий кабель) або зміни напрямку обертання мотора (лагодили перебитий кабель і об’єднали не в тому порядку). Але якщо ви вже поставили наш блок біля навантаження – то більше нічого Вам не потрібно робити для якісної роботи трифазних навантажень, вони вже захищені, і стабілізатори позбавлять від перекосу фаз по напрузі, а розташування синхронізації, контролю за фазами – буде оптимально безпечним.
Будь-яка логістика (сервіс, установка, доставка) – спрощується малою вагою однофазного стабілізатора. QUANT приділяє значну увагу зручності логістики, так як здоровий хребет людини важливіше будь-якої техніки. Поки будь-який виріб QUANT за вагою не перевищує 16 кг, включаючи, наприклад – 3 * 16 кг при установці на три фази стабілізатора 3 * 18 кВт, то 16 кг легко переносить одна людина, а 48 кг вже серйозне навантаження для хребта.
Яку комплектацію трифазного стабілізатора Quant варто обрати?
- Комплектація Quant з БКФ: Рекомендується для критичних трифазних навантажень, які потребують одночасної наявності всіх фаз і правильного порядку чергування (наприклад, трифазні двигуни, компресори, промислове обладнання).
- Комплектація Quant без БКФ: Підходить для некритичних трифазних або однофазних навантажень, які не залежать від правильного чергування фаз (наприклад, обігрівачі, освітлення, комп’ютери).
Технічні характеристики трифазного стабілізатора Quant-27 з опцією однофазної роботи
| Параметри | Quant-27 |
| Тип стабілізації | Інверторний з випереджаючим захистом |
| Кількість ступенів | Ступенів немає. Гладке регулювання. |
| Вихідна потужність на одну фазу при вхідній напрузі 220В, кВт | 8,8 |
| Вихідна потужність на всі три фази при вхідній напрузі 220В, кВт | 26,4 |
| Вихідна потужність на одну фазу при вхідній напрузі 110В, кВт | 4,4 |
| Вихідна потужність на всі три фази при вхідній напрузі 110В, кВт | 13,4 |
| Вихідна напруга, В | 220 або 230 |
| Корекція вихідної напруги, % | “+/- 3% з кроком 0,1%” |
| Довготривалий вхідний або вихідний струм на фазу не більше, А | 40 |
| Струм перевантаження і КЗ, А | 80 |
| Час відкл. з навантаженням <150%, сек. | 12 |
| Час відкл. з навантаженням >150% – КЗ, сек. | 1,5 |
| Точність стабілізації, % | 0,5 |
| Діапазон вхідних напруг, В | 90-350 |
| Діапазон стабілізації, В | 90-350 |
| Діапазон робочих частот, Гц | 50 +/- 5 |
| Діапазон робочих температур, °С | .+5 …+40 |
| Діапазон вологості, % | 40…80 |
| Затримка перед включенням, сек. | 6 |
| Спосіб монтажу | Навісний |
| Клас захисту | ІР20 |
| Охолодження | Примусове. Малошумне. |
| Кількість фаз | 3 |
| Сумісність з генератором | Ні |
| Наявність реле контролю фаз | Так |
| Синхронізація фази вихідної напруги з фазою вхідної напруги | Так |
| Функція компенсатора реактивного струму навантаження | Є |
| Функція обмеження струму | Є |
| Вимірювання потужності | Є |
| Механічний Байпас | Є |
| Дисплей | Є |
| Вихідна розетка 220/230 В | Є |
| Колір | Світло-сірий |
| Споживана потужність одного модуля, Вт | 17 |
| Габарити одного модуля, мм., ВхШхГ | 435х250х125 |
| Вага одного модуля, кг | 11 |
| Гарантія, міс. | 60 |
| Додаткова гарантія, міс. | 60 |
| Країна-виробник товару | Україна, м. Житомир |
| Країна реєстрації бренду | Україна |
| Виробник товару | ТОВ “НВФ” “КВАНТ-ІНЖИНІРИНГ” |
